自來水廠水處理技術高速固液分離技術（循環造粒流化床工藝）
1、工藝簡介
循環造粒流化床是一種全新的高效固液分離技術，具有水力停留時間短、體積小、占地面積少、處理效果好等技術特點，實現了高濁水、高 SS 原水、高濁高藻水、低溫低濁水的高效處理，可廣泛應用于給水、廢水和污泥處理過程。工藝將傳統的絮凝、沉淀、污泥濃縮等多個處理單元集成為一體，工藝的排泥水（污泥含水率 95%-97%）可直接進入脫水工序。
（1）工藝原理
傳統固液分離技術存在以下問題：①隨機型碰撞結合模式；②形成的絮凝體結構松散、密度低，具典型分形構造特征；③形成的絮凝體有效密度隨粒徑增大呈冪函數的關系降低。

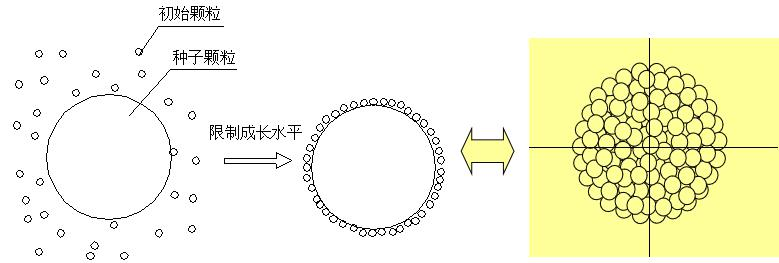

圖 1 微絮體規則排列過程
循環造粒流化床技術通過合理控制混凝化學條件、流體動力學條件，改變絮體顆粒隨機成長模式，使初始顆粒以逐一附著的方式與同類母絮體結合，使得絮凝體在成長過程中始終保持最緊密的構造，從而將傳統的隨機型絮凝過程（形成的絮凝體結構松散、密度低）改進為規則型顆粒成長過程（形成的球形顆粒狀結團體密度高、粒度大），極大提高了固液分離效率。
（2）結構組成
循環造粒流化床主要由以下幾個部分組成：
1）底部進水區：原水在前段水力混合器中經過藥劑混合，水中顆粒達到微脫穩條件后，從底部進入主體裝置。有機高分子混凝劑投加點通常設在底部進水管末端，利用底部進水區倒錐形漸擴段的水力條件達到充分混合。
2）造粒區：利用預先形成的大粒度、高密度顆粒懸浮層，實現微小顆粒在母體表面的逐一附著式結合模式。在上向流中，處于流態化的顆粒在機械、水力剪切作用下達到動力學平衡狀態，形成穩定的顆粒流化床。
3）垂向渦流強化分離區：較大顆粒在重力作用下與水流自然分離進入集泥區；細小顆粒隨高速水流產生強垂向渦流，強化固液離。
4）集泥區：分離的顆粒在重力作用下越過造粒區頂面進入集泥區，達到污泥濃縮的目的。
5）集水出水區：處理水收集。
工藝流程框圖如下：
高濁度原水進入靜態混合器，投加 PAC 及 PAM 后進入循環造粒流化床系統。經循環造粒流化床處理，上清液進入一體化凈水器前端/排入市政污水管網，排泥進入儲泥池，濃縮污泥進行脫水。
